欢迎您来到上海防水补漏工程公司网站!

上海防水补漏工程公司

资深一站式解决防水渗漏难题!
免费上门报价,免费制定施工方案,免费质保10年

全国咨询热线400-151-0696

公司新闻

公司新闻
当前位置:网站首页>公司新闻

700㎡屋面超80个复杂节点!TA的防水处理获五方责任主体一致好评

发布时间:2022-02-25来源:上海防水补漏工程公司

原标题:700㎡屋面,超80个复杂节点!TA的防水处理获五方责任主体一致好评

防水“渗漏风险最大的地方”往往在节点部位,做得“漂亮”的防水工程,必定有“漂亮”的节点处理。

江西赣州职业技术学院项目宿舍楼,22个屋面,13个连廊。每个屋面仅737㎡,却分布了55根管子、4个水落口、6个烟道、15个设备基座。

节点如此复杂,TA的做法却收获了五方责任主体(业主、总包、勘察、设计院、监理)的一致认可。

作为与传统屋面防水、保温分开施工所不同的新做法,卓宝“wici外喜”防水保温一体化系统究竟是怎么做“节点处理”的?节点处理全解析如下:

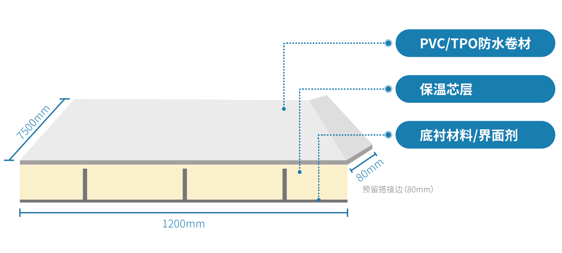

“wici外喜”防水保温一体化系统所采用的材料为“外喜板”(即“防水保温一体化板”),该材料运用一次性热压复合成型工艺,将性能优异的防水卷材层、保温隔热芯层和底衬材料“一体化”,不仅实现了“防水保温2合1”,同时消除了保温层与基层,保温层与防水层之间的窜水层,即便面层防水卷材破损也不会发生渗漏。如何做好站内优化与站外优化?。如图1所示。

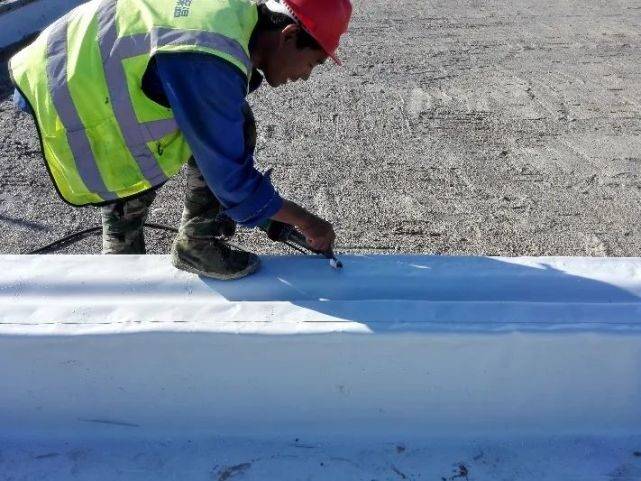

在混凝土屋面施工时,“外喜板”采用5mm厚的防水粘结砂浆紧密粘结在结构基层上,与基层实现满粘,大面施工操作简便,质量容易控制,而且系统无窜水层,所以屋面大面渗漏风险极小。如图2所示。

而节点部位因为施工难度大,且后期易变形,往往是渗漏风险较大的地方,因此“wici外喜”防水保温一体化系统有一套规范科学的方式进行节点处理,以下是详细说明

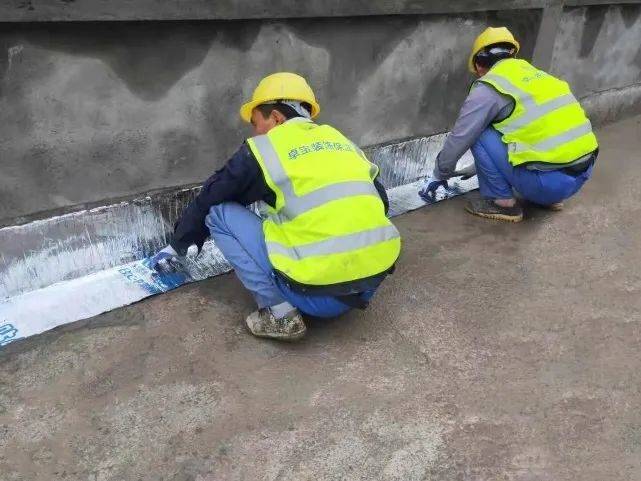

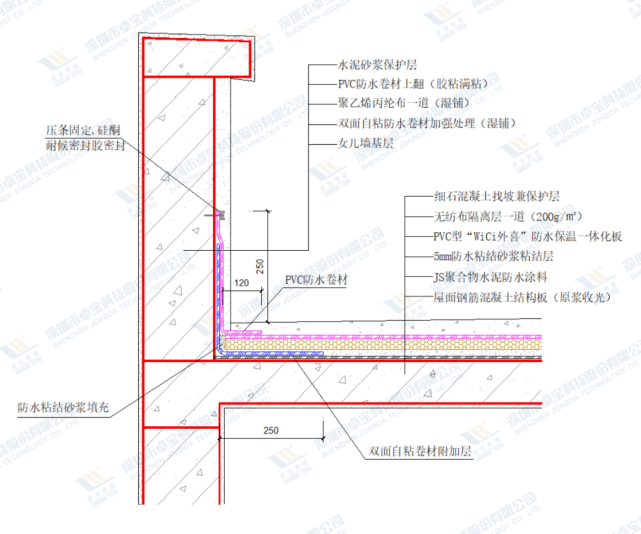

女儿墙根部无需做倒角或圆弧,避免板材铺贴时出现不服帖。阴角区域清理干净,然后采用双面自粘防水卷材做附加层。卷材附加层采用水泥浆与基层粘结,立面、平面宽度各250mm,卷材搭接宽度为80mm,阴角处不得出现空鼓。

将附加卷材表面隔离膜撕除,在立面湿铺粘贴一层200g聚乙烯丙纶防水卷材作为隔离层,避免附加的自粘卷材与上翻的PVC卷材接触发生反应。

大面基层上喷涂一遍聚合物水泥防水涂料,然后采用5mm厚防水粘结砂浆粘贴板材,板材与女儿墙之间的缝隙用防水粘结砂浆填充。

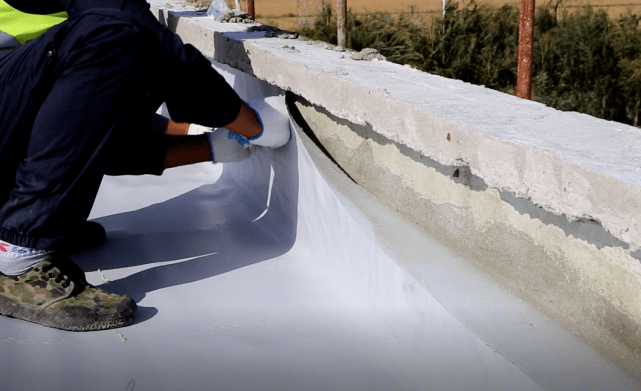

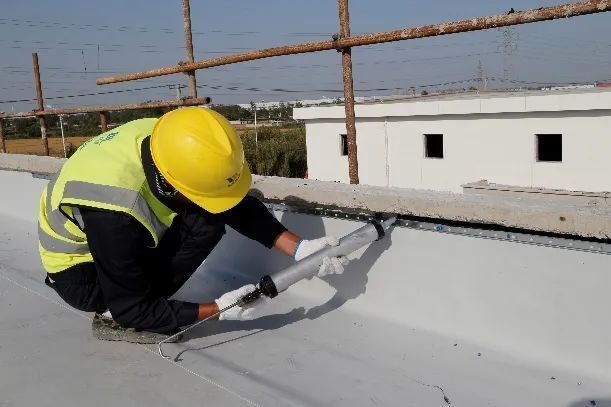

女儿墙密封采用PVC防水卷材上翻,上翻的PVC卷材下部与板材大面卷材搭接不小于120mm,并采用热风焊接,卷材上部采用专用胶水与女儿墙立面粘结,粘贴紧密避免空鼓,上翻的高度距屋面完成面不小于250mm。

屋面管件是很常见的一种节点,也是漏水隐患较大的部位,为了避免混凝土干缩或者管件扰动导致管件周围防水层脱开而发生渗漏,该部位需要采用合理的处理方式,具体做法如下。

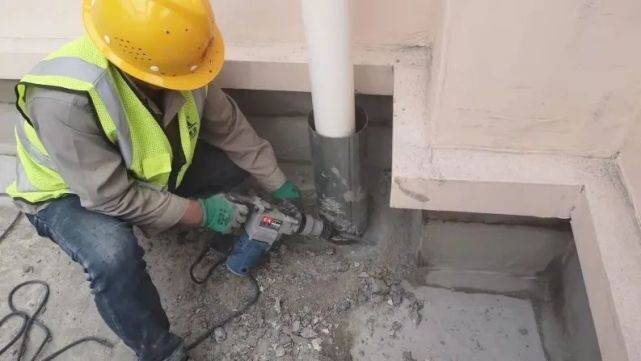

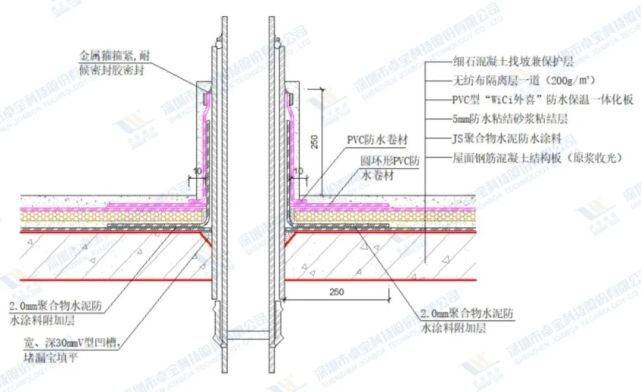

将管道根部凿出宽度3cm,深度3cm的V槽,用堵漏王将V槽填满,对管根周围的空隙进行密封。苏州喷砂机

清理管根区域,适当洒水湿润,然后再涂刷2.0mm聚合物水泥防水涂料,内附无纺布进行加强处理,涂刷宽度管根周围及管件上部均不小于250mm。

大面板材铺贴至管件处,将板材进行裁切,裁切开孔范围比管道外径宽20mm,板材粘贴完毕后该空隙用防水粘结砂浆填满。

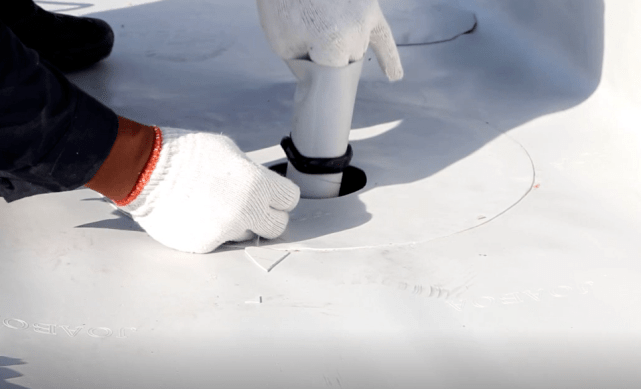

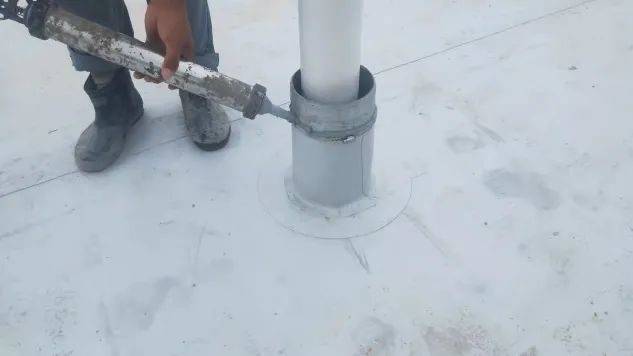

管道密封采用PVC卷材包裹,先用钢刷将管壁表面清理干净,然后在管壁、卷材背面分别涂刮专用粘结胶水,PVC卷材紧密粘贴在管壁上,下端用焊接方式将PVC卷材与板材表面卷材焊接成一体。

水落口作为屋面排水的构造,是屋面必然存在的节点之一,该节点长时间与水接触,并且排水时扰动大容易导致防水层破损或者收口脱开,所以是渗漏风险极大的部位。水落口根据不同形式分为直式水落口和横式水落口,以下分别进行详细说明。

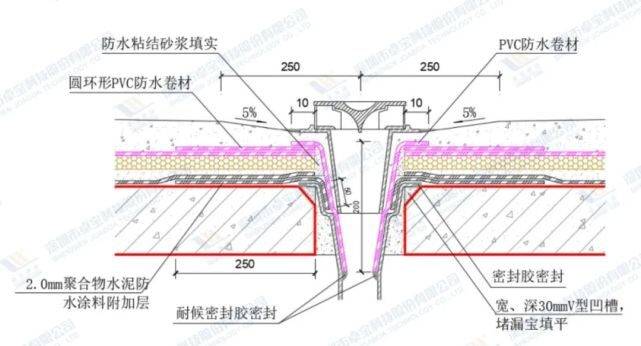

水落口管道周边与基层间开宽、深各30mm的V型凹槽,并采用堵漏宝等密封材料封堵。

水落口周边及水落口内壁清理干净,然后再涂刷2.0mm聚合物水泥防水涂料进行加强处理,涂刷范围不小于250mm,伸入管道不小于50mm。

大面板材铺贴至水落口处时,将板材裁切出一个与水落口相适应的口子,板材粘贴完毕后,在裁切洞口部位用防水粘结砂浆抹成漏斗形,便于雨水进入水落口。

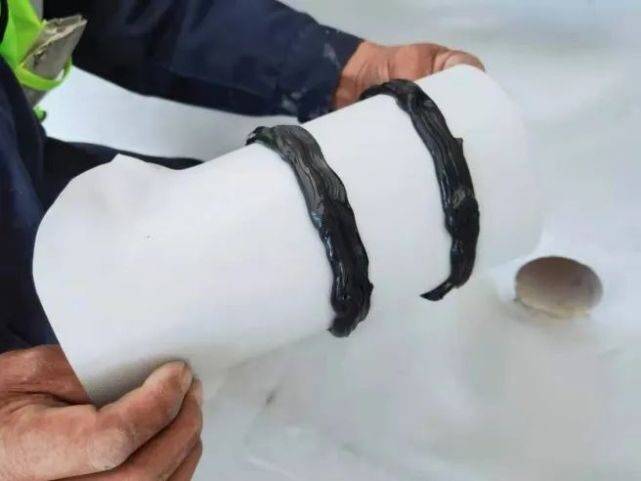

水落口密封采用PVC卷材,网站从策划到完成过程中需要注意的事项,将卷材焊成圆筒,伸入水落口内200mm,圆筒表面涂硅酮耐候密封胶与水落口内壁粘结,水落口平面处补一块圆环卷材对搭接部位加强,将圆筒上部与平面加强卷材牢固焊接。

横式水落口周围女儿墙的处理方式与上述女儿墙节点的处理方式一致,水落口管口的处理方式如下所述。

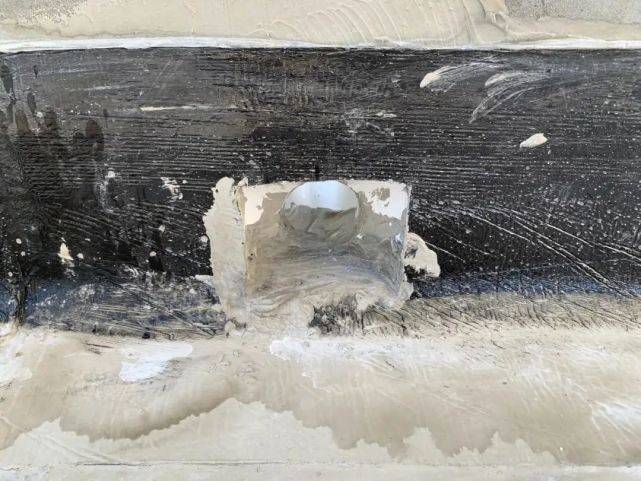

水落口管道周边与基层间开宽、深各30mm的V型凹槽,并采用堵漏宝等密封材料封堵。

女儿墙部位粘贴自粘卷材附加层时,在横式水落口处将自粘卷材伸入管口内,作为水落口的附加层。

横式水落口部位板材施工时,将板材切出一个正方形,尺寸应比水落口直径宽250mm,端口用堵漏宝抹成圆角。

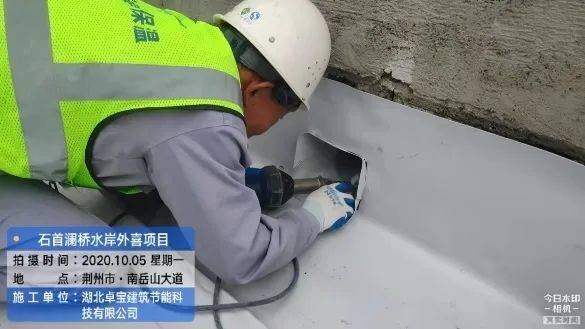

水落口密封采用PVC卷材,将卷材焊成圆筒,伸入水落口内200mm,圆筒表面涂硅酮耐候密封胶与水落口内壁粘结,水落口平面处补一块圆环卷材对搭接部位加强。PVC卷材圆筒表面一端用焊接方式与板材表面卷材/墙面PVC卷材焊接成一体,以免雨水倒灌。

建筑物为了避免因为温度变化产生伸缩变形,或者基础不均匀沉降而变形开裂,有些情况下会设置变形缝(包括伸缩缝、沉降缝、防震缝)。变形缝本身缝宽较大,有几公分宽,甚至更宽,所以缝的密封难度相对较大,而且变形缝部位后期变形很大,卷材防水层很容易被拉裂,因此采取合理的密封方式也至关重要。变形缝根据构造不同分为等高变形缝和高低跨变形缝,具体处理方式如下所示。

变形缝阴角区域清理干净,然后采用双面自粘防水卷材做附加层。卷材附加层采用水泥浆与基层粘结,立面、平面宽度各250mm,卷材搭接宽度为80mm,阴角处不得出现空鼓。

将附加卷材表面隔离膜撕除,在立面湿铺粘贴一层200g聚乙烯丙纶防水卷材作为隔离层,避免附加的自粘卷材与上翻的PVC卷材接触发生反应。

大面基层上喷涂一遍聚合物水泥防水涂料,然后采用5mm厚防水粘结砂浆粘贴板材,板材与变形缝墙体之间的缝隙用防水粘结砂浆填充。

变形缝内预填不燃保温材料,板材铺贴完后采用满粘法将PVC卷材满粘至泛水墙上,并将变形缝覆盖(覆盖的卷材卷曲一部分伸入缝内,预留卷材变形余量),下端用焊接方式将PVC卷材与板材表面卷材焊接成一体。

变形缝内上部放置衬垫材料,再在其上另外铺贴一层PVC卷材覆盖,收口处采用焊接的方式与之前粘贴的PVC卷材焊接。

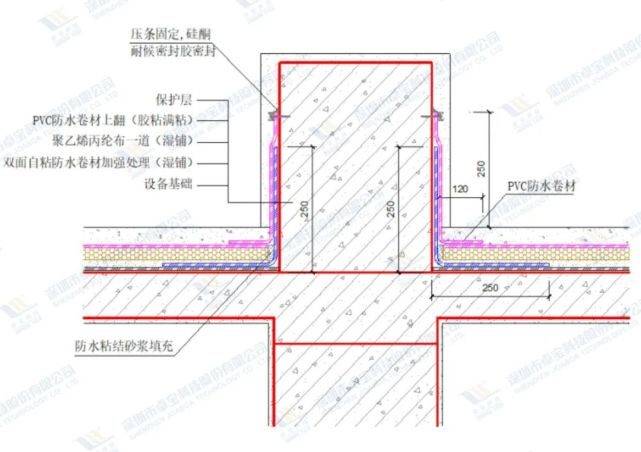

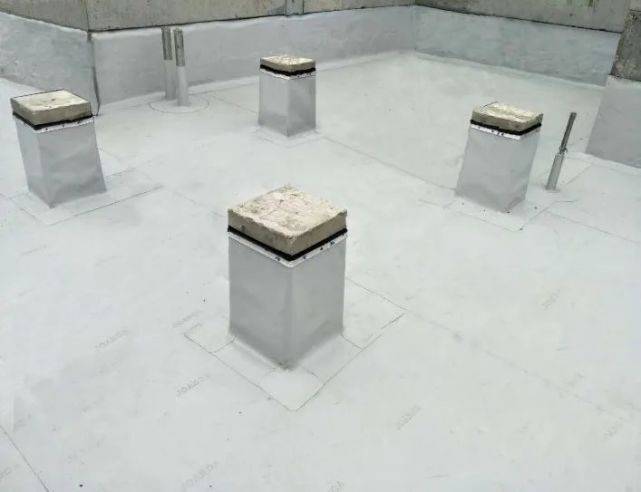

屋面设备基础、柱以及混凝土烟道等节点的附加层施工和卷材收口处理方式与女儿墙节点类似,卷材收口在节点的侧壁。设备基础应为现浇混凝土结构,对于高设备基础,上翻卷材收口高度不小于屋面完成面250mm;

设备基础的卷材密封一般不覆盖基础顶部,因为如果采用全包的方式进行密封,后期在设备基础上安装设备时很容易破坏原有防水层,造成渗漏隐患,且此时防水施工单位已经退场,很难对破损点进行修补。

屋面的节点部位不仅是防水容易出现问题的地方,也是屋面结构容易出现缺陷的地方,在该部位防水层出现破损,水就会直接从防水层破损点进入经过结构缺陷向室内渗漏,所以节点的施工处理至关重要。

卓宝“wici外喜”防水保温一体化系统作为一款创新解决方案,既一站式解决了防水保温两大难题,也极大的简化了构造层次,减少了施工过程中的交叉作业,对节省工期和项目综合成本均有优势。推出市场8年,其应用品质已广经项目验证,希望上述的屋面节点做法可以给业界做屋面防水时提供一些启发与参考。返回搜狐,查看更多

分享到:0 用手机看
700㎡屋面超80个复杂节点!TA的防水处理获五方责任主体一致好评

拍下二维码,信息随身看

试试用手机扫一扫,
在你手机上继续观看此页面。
